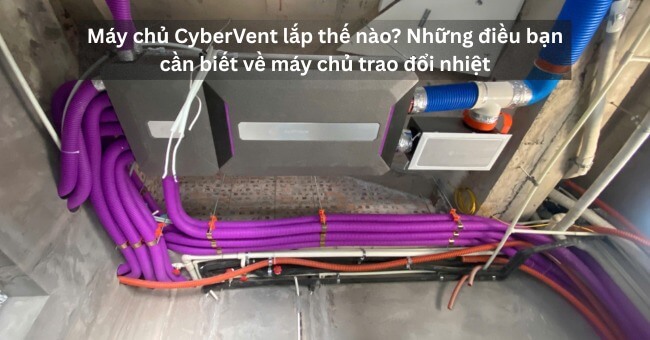

Máy chủ CyberVent lắp thế nào? Những điều bạn cần biết về máy chủ trao đổi nhiệt

Máy chủ CyberVent lắp thế nào là vấn đề cần được tìm hiểu kỹ để đảm bảo hệ thống cấp khí tươi hoạt động ổn định và phân phối khí phù hợp cho từng không gian. Từ vị trí đặt máy chủ, cách bố trí đường ống đến phương án lắp đặt âm trần đều cần được tính toán theo thực tế công trình. Bài viết sẽ giúp bạn hiểu rõ máy chủ CyberVent lắp thế nào, cấu tạo máy chủ trao đổi nhiệt và những lưu ý quan trọng trong quá trình thi công.

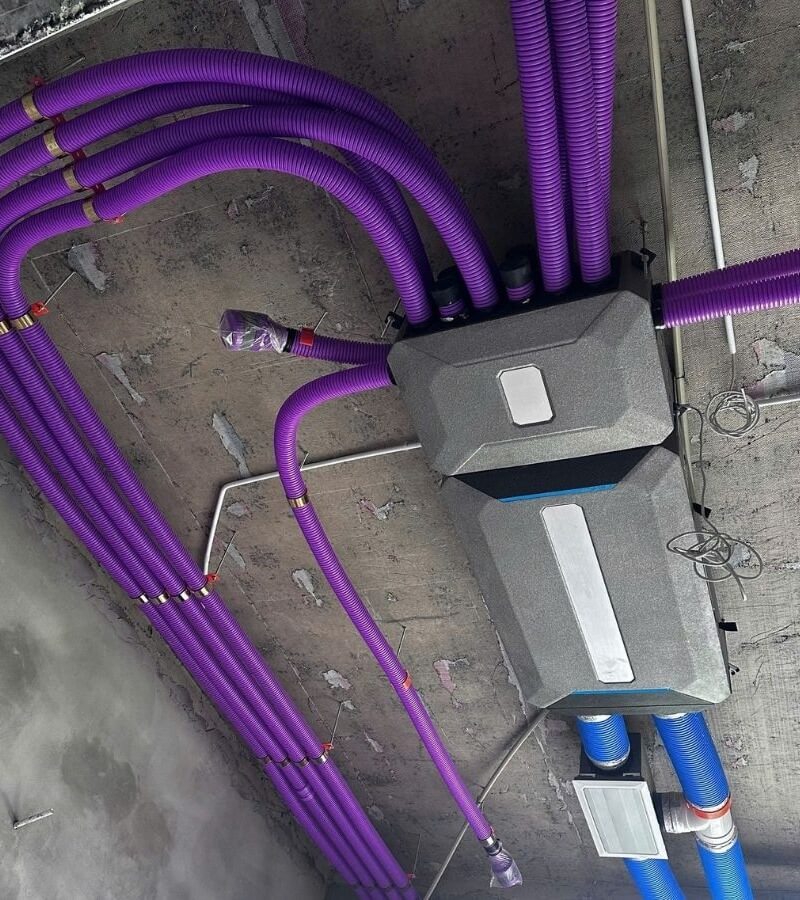

Máy chủ CyberVent là gì?

Máy chủ là bộ phận trung tâm của hệ thống cấp khí tươi thu hồi nhiệt CyberVent, đồng thời là trung tâm công suất và thu hồi, tái sử dụng năng lượng của hệ thống. Không khí sau khi đi qua bộ lọc sẽ được đưa qua lõi trao đổi nhiệt để cân bằng với môi trường bên trong trước khi cấp vào không gian sử dụng.

Để thực hiện đồng thời quá trình trao đổi không khí và hạn chế điện năng tiêu hao, CyberVent được phát triển dựa trên ba hệ thống đối xứng lớn gồm công suất, trở kháng và vùng nhiệt (PITSS). Ba yếu tố này phối hợp trong quá trình cấp – hồi khí và trao đổi nhiệt.

Máy chủ sử dụng quạt EC, lõi trao đổi nhiệt kích thước lớn, hệ thống phân phối và điều khiển khí. Phần khung máy sử dụng kim loại thép không gỉ, vỏ bằng xốp đúc EPP. CyberVent có các model CV-280, CV-380 và CV-520 với lưu lượng gió tối đa lần lượt là 280 m³/h, 380 m³/h và 520 m³/h.

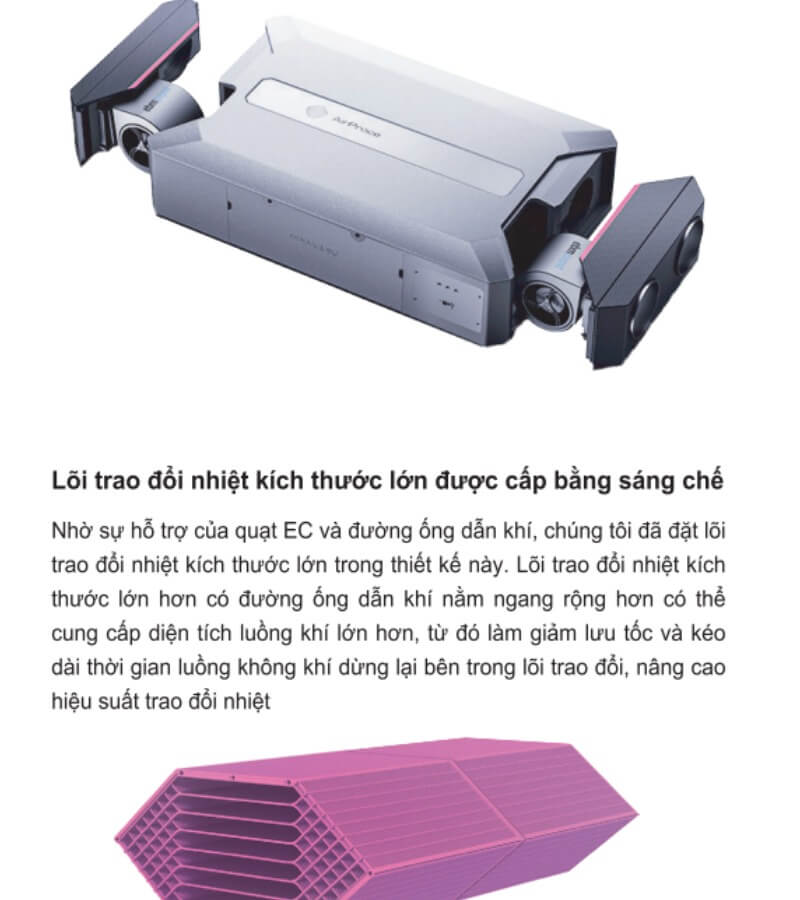

Cấu tạo của máy chủ CyberVent

Cấu tạo máy chủ CyberVent được xây dựng xoay quanh ba yếu tố Power Symmetry – đối xứng công suất, Impedance Symmetry – đối xứng trở kháng và Temperature Symmetry – đối xứng vùng nhiệt. Đây là cơ sở để máy chủ cân bằng các luồng khí và hỗ trợ quá trình trao đổi nhiệt.

Power Symmetry – Đối xứng công suất

Máy chủ sử dụng hai quạt ly tâm EC của EBM (Đức). Hai quạt có thiết kế giống nhau và được hiệu chỉnh kỹ thuật số nhằm tạo sự cân bằng về công suất giữa đường khí cấp và đường khí hồi.

Quạt EC có thiết kế đường gió kép nằm ngang, giúp tận dụng diện tích của lõi trao đổi nhiệt. Thiết kế này hỗ trợ cân bằng khí động học và đáp ứng sự thay đổi của trở kháng bên ngoài trong quá trình vận hành.

CyberVent sử dụng lõi trao đổi nhiệt kích thước lớn với đường dẫn khí nằm ngang. Cách thiết kế này tạo diện tích luồng khí rộng hơn, giảm lưu tốc và kéo dài thời gian không khí đi qua lõi, qua đó hỗ trợ quá trình trao đổi nhiệt.

Lõi trao đổi nhiệt được làm từ vật liệu cao phân tử tiên tiến, hiệu suất trao đổi nhiệt có thể đạt 86%. CyberVent sử dụng hai loại lõi trao đổi nhiệt để phù hợp với đặc điểm khí hậu của khu vực phía Nam và phía Bắc. Lõi cũng có thể vệ sinh bằng nước theo thông tin kỹ thuật được cung cấp.

Impedance Symmetry – Đối xứng trở kháng

CyberVent không chỉ chú trọng đến trở kháng tại đường dẫn khí chính của máy chủ mà còn tối ưu sự cân bằng trở kháng trên toàn hệ thống. Các yếu tố gồm đường dẫn khí, công suất và trở kháng tại hệ thống ống dẫn được kiểm tra, tính toán và hiệu chỉnh.

Nhờ đó, hai luồng khí cấp và hồi tại các vị trí khác nhau được duy trì gần như đồng nhất, hỗ trợ quá trình trao đổi nhiệt diễn ra ổn định hơn.

Temperature Symmetry – Đối xứng vùng nhiệt

CyberVent sử dụng bộ phận phân phối khí điều khiển điện tử, có khả năng đồng bộ với hệ thống HVAC để thống nhất quy hoạch vùng nhiệt.

Trong quá trình vận hành, nhiệt độ của luồng khí hồi được giữ lại thông qua lõi trao đổi nhiệt để hỗ trợ bù nhiệt cho luồng khí cấp. Nhờ đó, lõi trao đổi nhiệt giúp giảm chênh lệch nhiệt độ giữa cửa gió cấp và cửa gió hồi, hỗ trợ cải thiện hiệu quả trao đổi nhiệt.

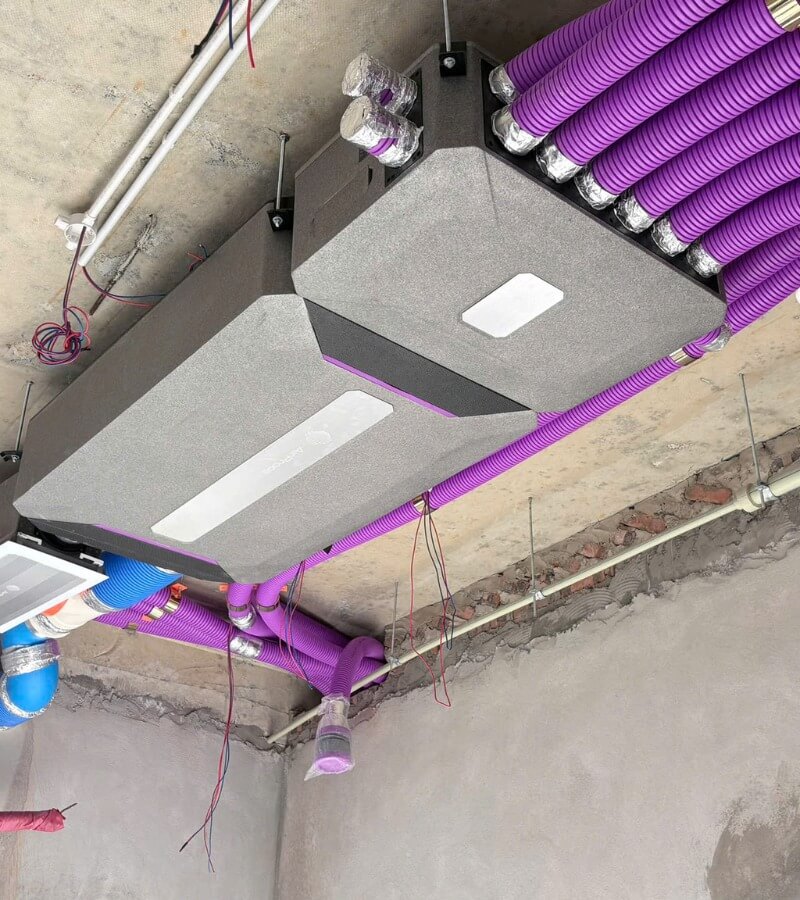

Máy chủ CyberVent lắp thế nào?

Vậy máy chủ CyberVent lắp thế nào? Theo thông số kỹ thuật, máy chủ có thể lắp áp trần hoặc treo tường. Với phương án lắp âm trần, máy chủ được bố trí tại vị trí phù hợp để kết nối với đường ống cấp – hồi và bộ phân phối khí.

Máy chủ được đặt gần vị trí có thể tạo lỗ lấy khí tươi bên ngoài. Từ máy chủ, hệ thống đường ống được chia đến từng phòng. Mỗi phòng cần tối thiểu 1 cửa gió cấp và 1 cửa gió hồi để thực hiện quá trình cấp và hồi khí.

Đối với hệ thống cấp khí tươi cho nhà ống CyberVent, vị trí máy chủ và đường ống cần được bố trí theo mặt bằng thực tế. Tương tự, khi triển khai hệ thống cấp khí tươi cho trường học hoặc hệ thống cấp khí tươi cho phòng ngủ, phương án cấp – hồi khí cũng cần được tính toán theo từng không gian.

Sau khi hoàn thiện, phần máy chủ và đường ống được bố trí phía trên trần. Trên trần chỉ cần chừa một ô thăm nhỏ để thuận tiện cho việc thay bộ lọc và vệ sinh bộ trao đổi nhiệt.

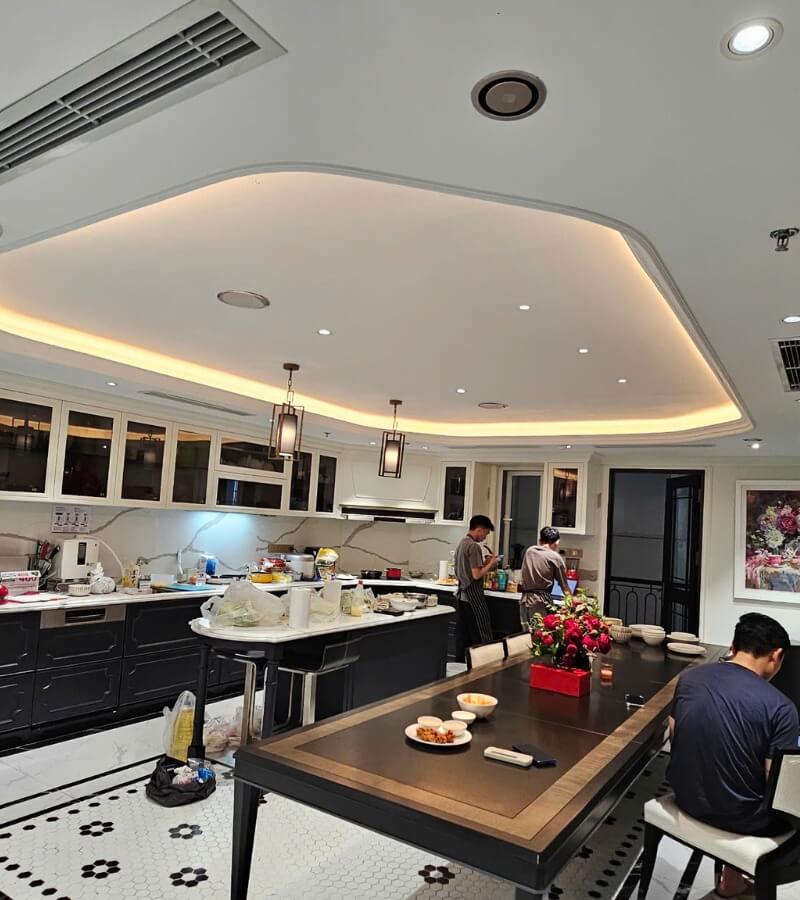

CyberVent lắp được cho mấy phòng?

Bộ phân phối khí của CyberVent có 8 cặp ống cấp/hồi, tuy nhiên hệ thống máy có công suất lớn nhất chỉ đáp ứng tối đa 5 phòng. Nguyên nhân là hệ thống chỉ tích hợp được tối đa 5 màn hình điều khiển để bật/tắt riêng từng phòng.

Vì vậy, số lượng 8 cặp ống không đồng nghĩa CyberVent có thể điều khiển độc lập 8 phòng. Với những không gian có diện tích lớn như khu vực khách, bếp, có thể cần sử dụng 2-3 cặp ống để đáp ứng nhu cầu cấp và hồi khí.

Quy trình lắp đặt máy chủ CyberVent

Quy trình lắp đặt CyberVent được thực hiện theo 2 giai đoạn.

Giai đoạn 1: Lắp đặt máy chủ và hệ thống đường ống âm trần, thời gian khoảng 3-5 ngày. Sau khi hoàn thiện phần này, công trình có thể tiếp tục đóng trần.

Giai đoạn 2: Sau khi trần và phần nội thất cơ bản hoàn thiện, kỹ thuật viên quay lại lắp cửa gió, màn hình điều khiển, vận hành máy và bàn giao hệ thống. Giai đoạn này mất khoảng 2 ngày.

Trước khi triển khai, chủ công trình cần cung cấp mặt bằng và bố trí công năng để kỹ thuật viên có cơ sở thiết kế, tính toán đường ống và báo giá chi tiết.

Những lưu ý khi lắp đặt máy chủ CyberVent

Với công trình xây mới, nên tính toán vị trí máy chủ và hệ thống đường ống từ giai đoạn thiết kế để thuận tiện cho việc thi công âm trần. Máy chủ cần được bố trí tại vị trí phù hợp với đường lấy khí tươi và hệ thống ống cấp – hồi đến các phòng.

Đối với nhà đang ở, việc lắp CyberVent cần cân nhắc kỹ. Do máy chủ và hệ thống đường ống được thi công phía trên trần, phải phá hết trần thạch cao mới lắp đặt được, sau đó thực hiện hoàn trả mặt bằng. Thời gian thi công và khôi phục hiện trạng khoảng 10-20 ngày.

Nếu công trình chưa xây dựng hoặc đang trong giai đoạn hoàn thiện, việc xác định sớm vị trí máy chủ, đường ống và các điểm cấp – hồi sẽ giúp quá trình thi công thuận lợi hơn. Đặc biệt, với thiết kế hệ thống cấp khí tươi CyberVent, cần dựa trên mặt bằng và công năng thực tế để xác định phương án phù hợp.

FAQ

1. CyberVent dùng tốn điện không?

CyberVent có công suất tối đa khoảng 300W. Do sử dụng động cơ inverter, mức tiêu thụ điện thực tế thay đổi theo số phòng đang bật. Ví dụ, hệ thống lắp cho 5 phòng nhưng chỉ sử dụng 1 phòng thì mức tiêu thụ khoảng 1/5 công suất tối đa.

2. CyberVent có tích hợp SmartHome không?

Có. Hiện tại một số đơn vị điện thông minh như ASEL/LUTRON đã có thể tích hợp với hệ thống CyberVent.

3. Cách điều khiển CyberVent như thế nào?

CyberVent có thể điều khiển qua màn hình gắn trên tường hoặc ứng dụng My AirProce trên điện thoại, giúp người dùng thuận tiện điều chỉnh và sử dụng hệ thống.
